VWR-3A 400/16 (RAL9016) Perdületes mennyezeti anemosztát
Leírás
Négyzet alakú, perdületes mennyezeti anemosztát állítható fém lamellákkal.
Alkalmazási terület
- Levegő befúvásra és elszívásra a szellőző és légkondicionáló rendszerekben
Anyaga
- Acél
Színe
- Fehér, RAL 9016, fekete színű, fém lamellákkal
Kivitel
- Négyzet alakú perdületbefúvó acélból. A sugárirányú lamellák az optimális légáramlás érdekében egyenként állíthatók, ezzel biztosítva a levegő megfelelő keveredését. Méretsor: 400/16, 500/16, 600/16 - 16 db lamellával, 600/24 típus 24 db lamellával és 625/24 típus 24 db lamellával
- A típus jelölésben található első szám (pl. 400 mm) a frontlap méretére utal
Beépítés
- M6-os csavarral rögzítve a csatlakozódobozban lévő függesztőhídhoz
- A fekete színű lamellák állíthatók (lásd a rajzot).
- Csak fűtési üzemmódban a lamellák vízsintes helyzetben
- Minde egyes lamellá egyenként állítható, hűtési üzemmódban 45°-os szögben
Tartozékok, kiegészítők
- Csatlakozó doboz, VWR-P
Kiírási szöveg minta
- Perdületbefúvó anemosztát állítható fekete színű, fém légterelőkkel. Anyaga acél, fehér (RAL 9016) színű.
- Cairox típus VWR-3A+VWR-P
Rendelési példa
VWR-3A, 600, 24 + VWR-P
- VWR-3A = Anemosztát típusa
- 600 = Frontlap mérete
- 24 = Lamellák száma
- VWR-P 1= Csatlakozó doboz oldalsó csatlakozással (VWR-P 2-felső csatlakozással)
műszaki adatok

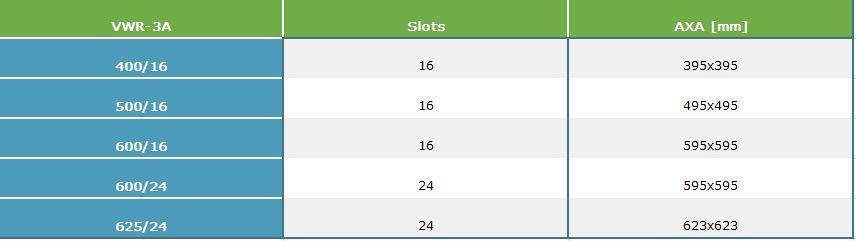

Geometriai méretek

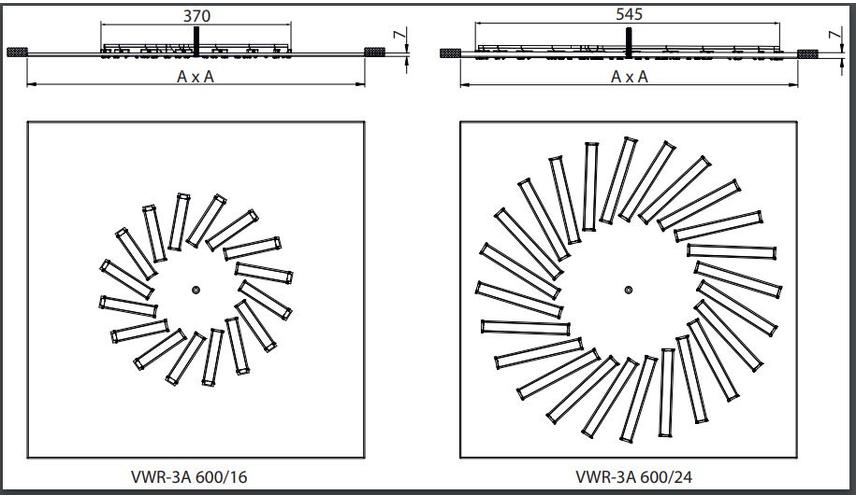

Méretrajz

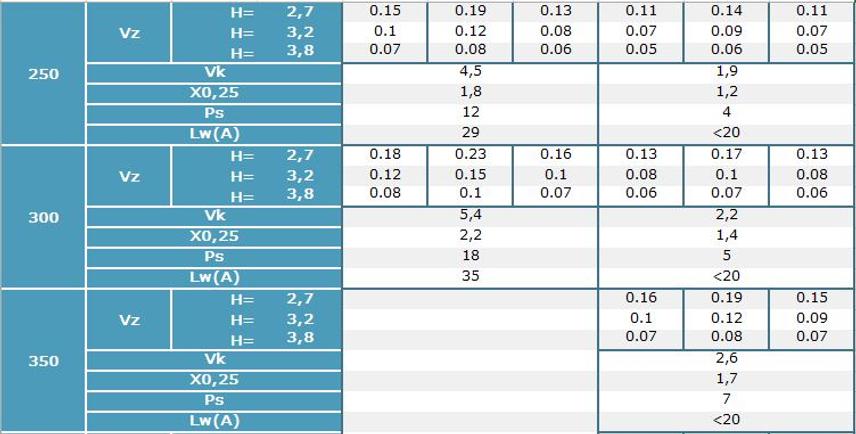

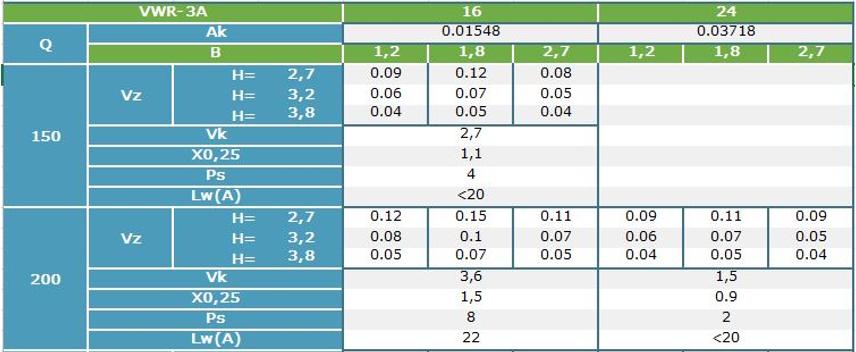

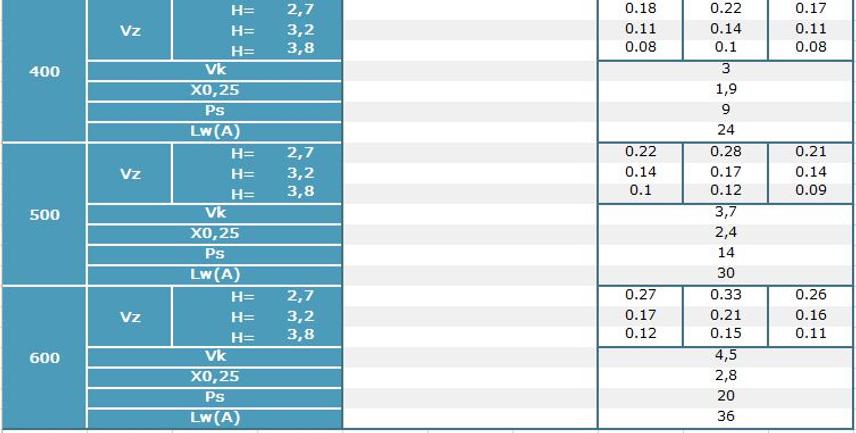

Gyorskiválasztó táblázat
Jelmagyarázat
- Q = Légszállítás, m³/h-ban
- Ak = Effektív felölet (szabad keresztmetszet), m²-ben
- B = Rácsok közötti távolság, m-ben
- H = Rács telepítési magassága, m-ben
- Vz = Maximális légsebesség a tartózkodási zónában a rácsok közötti telepítési távolság és magasság függvényében, m/s-ban
- Vk = Átlagos légsebesség a rácson keresztül, m/s-ban
- X0.25 = Vetőtávolság Vt = 0,25m/s értéknél, m-ben
- Ps = Statikus nyomásveszteség, Pa-ban
- Lw(A) = Hangteljesítmény szint, dB(A)-ben
- Az X0.25 vetőtávolság 0.25m/s légsebességnél, akadály nélküli mennyezeti telepítés esetén értendő
- A megadott értékek izotermikus befúvásra érvényesek. A vetőtávolság hűtési üzemmódban -11K értékkel számolva (X0.25 érték 1.1-es faktort kell figyelembe venni). A vetőtávolság fűtési üzemmódban +11K értékkel számolva (X0.25 érték 1.1-es faktort kell figyelembe venni).
- A magas komfortszint elérése érdekében a kiválasztás a tartózkodási zóna maximális légsebesség figyelembe vételével kell hogy történjen. Ezek az értékek függnek a rácsok közötti telepítési távolságtól és szerelési magasságtól. Javasoljuk a tartózkodási zónában 0,25m/s alatti légsebességértékkel való számolását.
- A megadott statikus nyomásveszteség érték csak a rácsra értendő (csatlakozó doboz és szabályzó elem nélkül)
- A megadott akusztikai érték érték csak a rácsra értendő (csatlakozó doboz és szabályzó elem nélkül) helyiség hangcsillapítás nélkül. 20dB(A) alatti hangteljesítmény érték esetén a táblázatban "<20"-kal jelölve

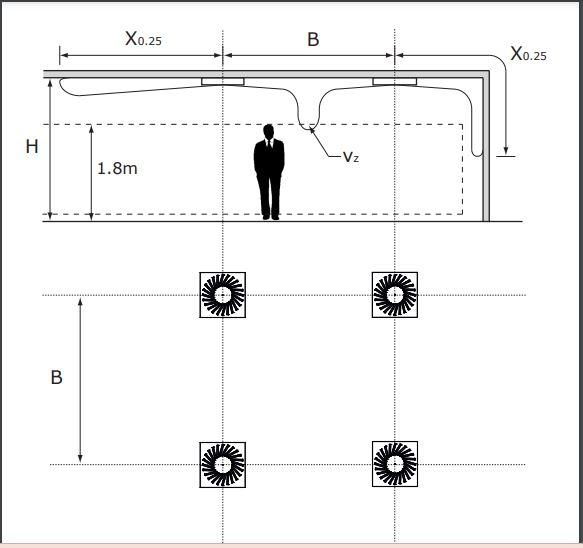

Útmutató a méretezéshez
