SPN-VH GALVA 500 x 200 kétsoros rács SPIKO légcsatornához

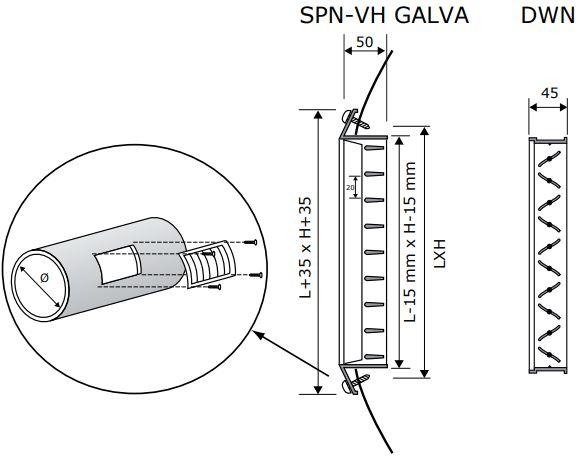

Méretrajz

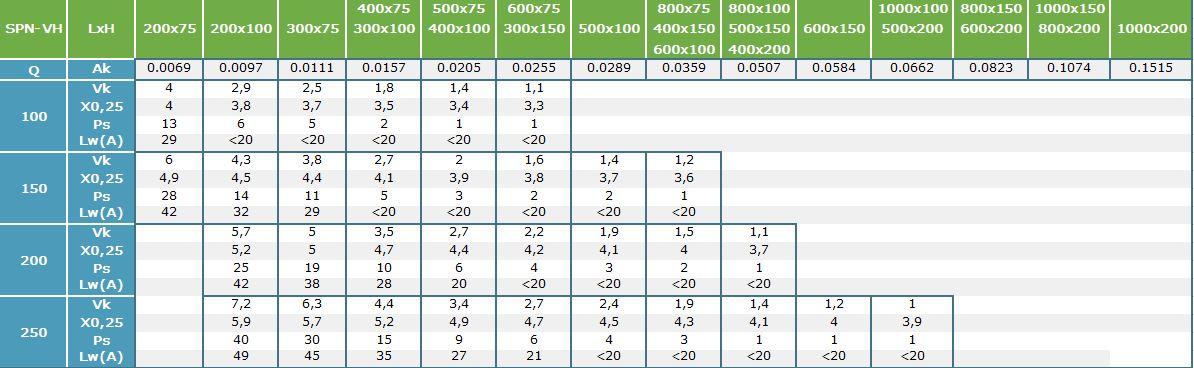

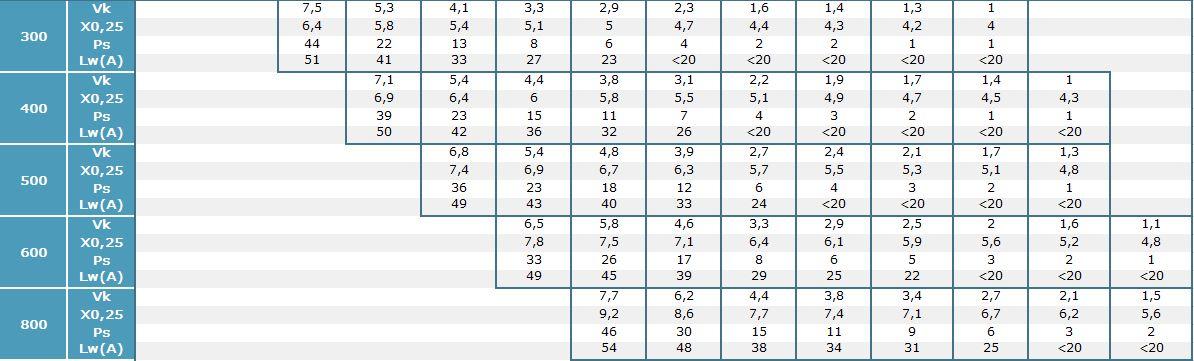

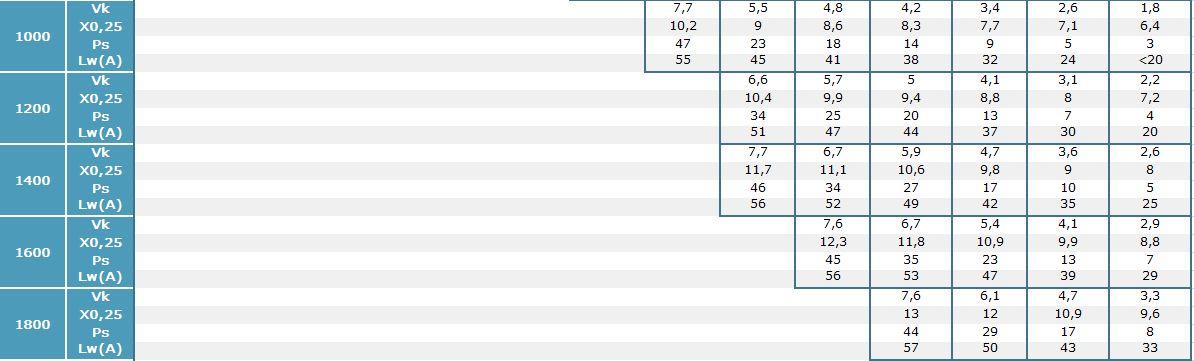

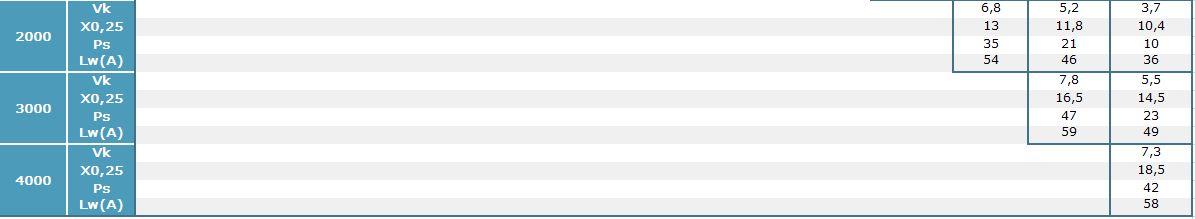

Gyorskiválasztó táblázat

Jelmagyarázat

• LxH (szélesség x magasság) méret, mm-ben
• Q = Légszállítás, m³/h-ban
• A_k = Effektív felület, m²-ben
• v_k = Átlagos effektív légsebesség, m/s-ban
• X0.25 = Vízszintes vetőtávolság, vt = 0.25m/s-nál
• Ps = Statikus nyomásveszteség, Pa-ban
• Lw(A) = Hangteljesítményszint, dB(A)-ben

• A megadott X0.25 vetőtávolság a légáram elhajlása nélkül, 0.25 m/sec légsebességnél, valamint sima felületű mennyezet és a mennyezettől való 300mm-es telepítési távolságnál értendő. Amennyiben a mennyezettől való telepítés 400 -600 mm között van úgy javasolt a lamellák 15°-os beállítási a mennyezet irányába. Amennyiben a beépítési távolság nagyobb mint 600mm a mennyezettől tekintve az X0.25 vetőtávolság kevesebb lesz a Coanda-effektus hiánya miatt.

• A megadott értékek izotermikus állapot esetén érvényesek. A vetőtávolságot hűtési üzemmódban -11K értéknél az alábbiak szerint kell kiszámolni: az X0.25-ös értéket osszuk el 1.1-gyel. Fűtési üzemmódban , Dt >= +11K értéknél az X0.25 értéket szorozzuk meg 1.1-gyel

• Az egy falsíkon lévő rácsom beépítési távolság javaslata a rácsok középvonalától mérve: nagyobb mint a vetőtávolság 1/3-a X0.25 értéknél

• A megadott nyomásveszteség érték, Ps szabályozó zsalu nélkül értendő.

• A megadott hangteljesítményszint érték, Lw(A) szabályozó zsalu és helyiség hangcsillapítás nélkül értendő

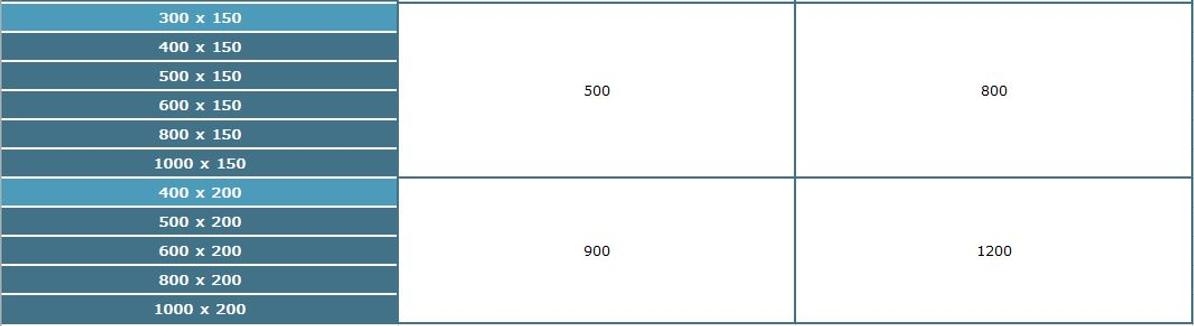

Befoglaló méretek
