SVA 80 (RAL9016) Befúvó/elszívó légszelep acélból sík előlappal
Leírás
Alkalmazási terület
- Levegő befúvásra vagy elszívására szellőző rendszerekben
Anyaga
- Acél
Színe
- Fehér, RAL 9016
Kivitel
- Préselt acél ház állítható tárcsával, horganyzott acél szerelőhüvellyel
Beépítés
- Szerelőhüvelyben klipsszel rögzíthető
- Beépítés közvetlenül a kör keresztmetszetű légcsatornába (beépítő kerettel vagy a nélkül)
műszaki adatok

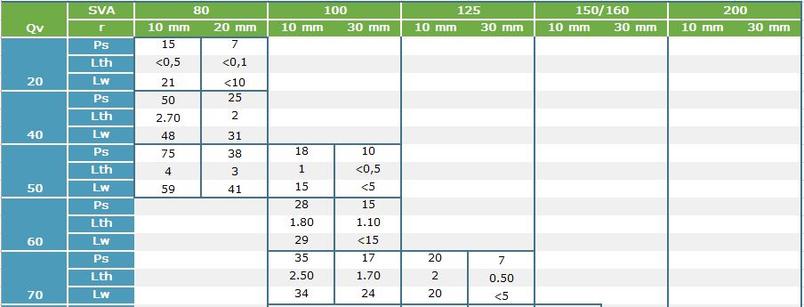

Gyorskiválasztó táblázat
Jelmagyarázat
- Q = Légszállítás, m³/h-ban
- Ps = Statikus nyomásveszteség, Pa-ban
- X0.20 = Horizontális vetőtávolság 0.2m/s légsebesség mellett, m-ben
- Lw(A) = Hangteljesítmény szint, dB(A)-ben
- r = 10 mm, 30 mm = Távolság a központi tárcsa és a ház között, mm-ben

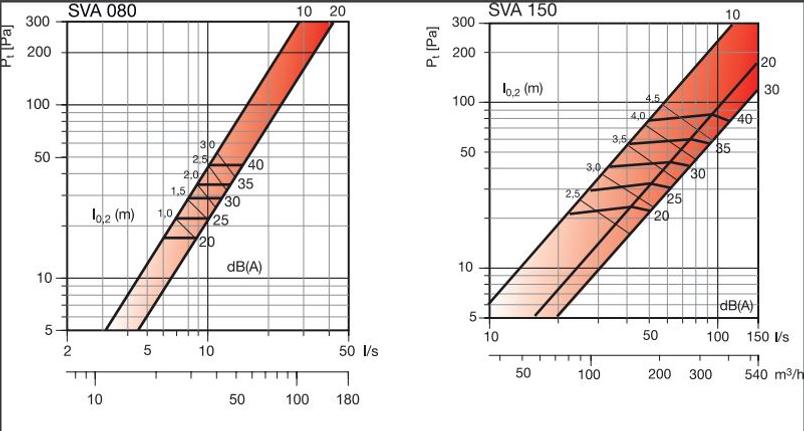

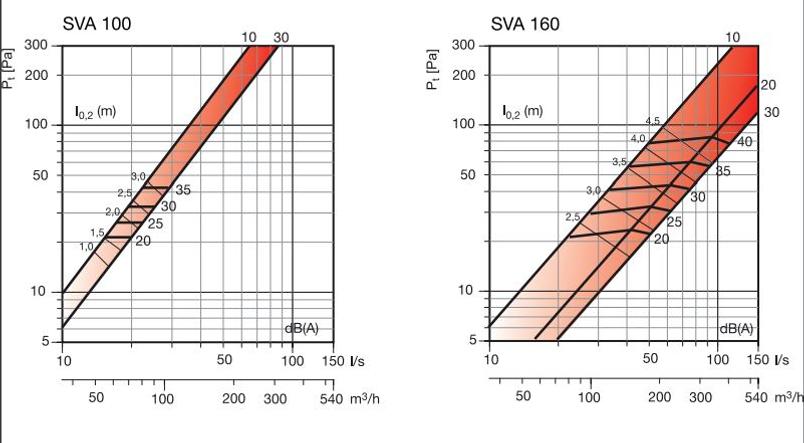

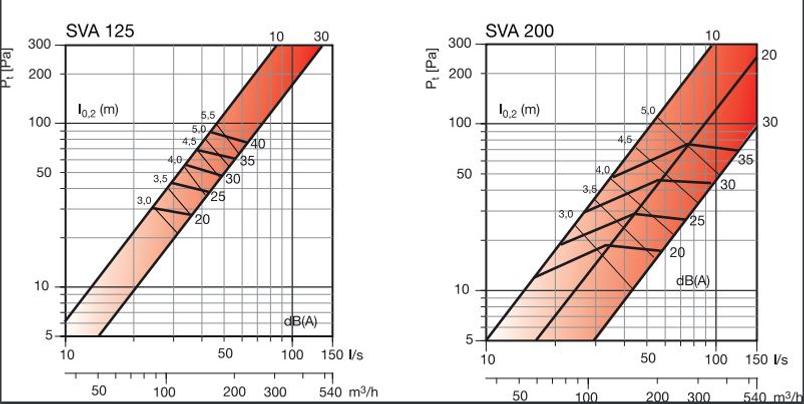

Kiválasztási diagram
Jelmagyarázat
- Q = Légszállítás, m³/h-ban és l/s-ban
- Ps = Statikus nyomásveszteség, Pa-ban
- X0.20 = Horizontális vetőtávolság 0.2m/s légsebesség mellett, m-ben
- Lp = Hangnyomása szint, dB(A)-ben
- r = 10 mm, 30 mm = Távolság a központi tárcsa és a ház között, mm-ben

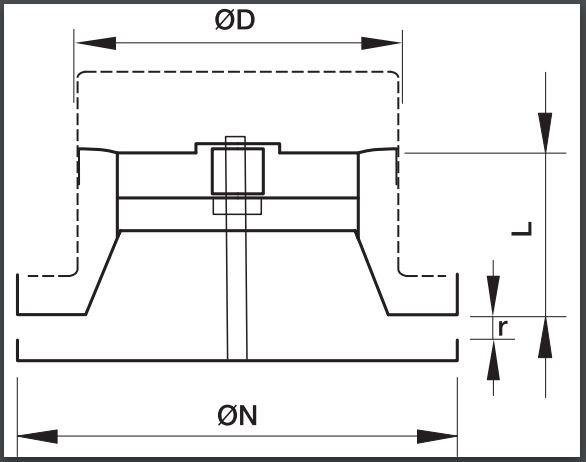

Méretrajz

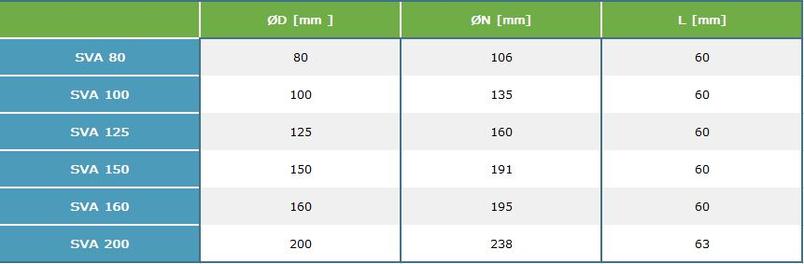

Geometriai méretek
Vélemények
Erről a termékről még nem érkezett vélemény.
Írja meg véleményét!
